產品展示TE-E型數字式接地電阻測試儀選型
發布者：揚州市拓騰電氣有限公司 發布時間：2016/8/12
四線接地電阻測試儀（多功能型）是檢驗測量接地電阻常用儀表的常用儀表，他采用了超大LCD灰白屏背光顯示和微處理機技術，通過微處理器控制的2線、3線、4線法式接地電阻測試及土壤電阻率測試。匯集了許多接地測試功能，可快速全面的測量接地網絡中的各項參數。廣泛應用于電信、電力、氣象、機房、油田、電力配電線路、鐵塔輸電線路、加油站、工廠接地網、避雷針等。儀表具有測試精準、快速、簡捷、穩定可靠等特點。
微處理器控制，可精準檢測接地電阻、土壤電阻率、接地電壓和交流電壓。其使用了快速濾波技術可將干擾減至最小。同屏顯示輔助電極的電阻值，方便判斷由于環境因素帶來的測量誤差，便于更準確測量接地真實阻值，同時存儲500組數據，可通過監測軟件在線監測數據，USB數據上傳PC并具有數值保持及智能報警提示等獨特功能。
由主機、監控軟件、測試線、USB線、接地針組成，具有歷史數據讀取、查閱、保存、報表、打印等功能。
微處理器控制，可精準檢測接地電阻、土壤電阻率、接地電壓和交流電壓。其使用了快速濾波技術可將干擾減至最小。同屏顯示輔助電極的電阻值，方便判斷由于環境因素帶來的測量誤差，便于更準確測量接地真實阻值，同時存儲500組數據，可通過監測軟件在線監測數據，USB數據上傳PC并具有數值保持及智能報警提示等獨特功能。
由主機、監控軟件、測試線、USB線、接地針組成，具有歷史數據讀取、查閱、保存、報表、打印等功能。
| 型號 | TE-E06 | TE-E06A | TE-E08 | TE-E08A | TE-E08B |
| 二線法 | 0.00Ω~3000Ω | 0.00Ω~30.00kΩ | 0.00Ω~3000Ω | 0.00Ω~30.00kΩ | 0.00Ω~30.00kΩ |
| 三線法 | 0.00Ω~3000Ω | 0.00Ω~30.00kΩ | 0.00Ω~3000Ω | 0.00Ω~30.00kΩ | 0.00Ω~30.00kΩ |
| 四線法 | ○ | 0.00Ω~30.00kΩ | ○ | 0.00Ω~30.00kΩ | 0.00Ω~30.00kΩ |
| 土壤電阻率測試 | ○ | 0.00Ωm~30.00kΩm | ○ | 0.00Ωm~30.00kΩm | 0.00Ωm~30.00kΩm |
| 交流電壓測試 | 0.00V~600V | 0.00V~600V | 0.00V~100V | 0.00V~100.0V | 0.00V~100.0V |
| 鉗形法交流電流測試 | ○ | ○ | ○ | ○ | 0.0mA~1000A |
| 雙鉗法 | ○ | ○ | ○ | ○ | 0.00Ω~100Ω |
| 選擇法 | ○ | ○ | ○ | ○ | 0.00Ω~3000Ω |
| 直流電阻測試 | ○ | ○ | ○ | ○ | 0.0Ω~30.00kΩ |
| 全自動換檔 | ○ | ● | ● | ● | ● |
| 輔助接地極測試功能 | ○ | ○ | ● | ● | ● |
| 內置電池充電功能 | ○ | ○ | ● | ● | ● |
| 全保護機箱設計 | ○ | ○ | ● | ● | ● |
| NOISE判斷功能 | ○ | ○ | ● | ● | ● |
| USB數據上傳功能 | ○ | ○ | ● | ● | ● |
| FFT抗干擾技術 | ○ | ○ | ● | ● | ● |
| 過載保護 | ● | ● | ● | ● | ● |
| 電池電量實時指標 | ○ | ○ | ● | ● | ● |
| 電池電壓低指示 | ● | ● | ● | ● | ● |
| 自動關機 | ● | ● | ● | ● | ● |
| 背光 | ● | ● | ● | ● | ● |
| 報警功能 | ● | ● | ● | ● | ● |
●實心表示有
| 接地電阻量程 | 0.01Ω～3000Ω 精度±1.5%rdg±3dgt |
| 接地電阻分辨率 | 0.01Ω |
| 接地電壓量程 | 0～600V AC 精度±1.5%rdg±3dgt |
| 接地電壓分辨率 | 0.01V |
| 基準條件 | 23℃±5℃，75%rh以下 (輔助接地電阻100Ω±5%，對地電壓＜10V) |
| 功 能 | 接地電阻測量，對地電壓測量，低值電阻測量 |
| 電 源 | 1.5V（LR14）堿性電池6節 |
| 背 光 | 可控灰白屏背光，適合昏暗場所使用 |
| 測量方式 | 精密三線測量、簡易兩線測量 |
| 測量方法 |
接地電阻：額定電流變極法，128Hz； 對地電壓：平均值整流 |
| 線阻校驗 | 避免因測試線未完全插入儀表接口或接觸不良或用戶更換加長測試線等引起的誤差，使接地電阻測量更準確。 |
| 顯示模式 | 4位超大LCD顯示，灰白屏背光 |
| 測量指示 | 測量中LED閃爍指示，LCD倒計數顯示 |
| LCD尺寸 | 108mm×65mm |
| 儀表尺寸 | 240mm (長)×188mm (寬)×85mm (高) |
| 測試線長 | 3條：紅色15m，黃色10m，綠色5m各1條 |
| 簡易測試線 | 2條：黃色1.5m，綠色1.5m各1條 |
| 輔助接地棒 | 2根 |
| 測量時間 | 對地電壓：約3次/秒；接地電阻：約5秒/次 |
| 線路電壓 | 測量對地電壓：AC 600V以下測量 |
| 數據存儲 | 500組，閃爍顯示“FULL”符號表示存儲已滿 |
| 數據保持 | 數據保持功能：“HOLD”符號顯示 |
| 數據查閱 | 數據查閱功能：“READ”符號顯示 |
| 溢出顯示 | 超量程溢出功能：“OL”符號顯示 |
| 報警功能 | 測量值超過報警設定值時發出報警提示 |
| 電池電壓 | 電池電量實時顯示，電池電壓低時及時更換電池 |
| 自動關機 | “APO”指示，開機15分鐘后自動關機 |
| 功 耗 | 待機: 40mA Max(背光關閉) |
| 開機開背光: 43mA Max | |
| 測量：120mA Max(背光關閉) | |
| 質 量 | 儀表： 1230g(含電池) |
| 測試線：610g(含簡易測試線) | |
| 輔助接地棒： 360g(2根) | |
| 儀表袋： 271g | |
| 工作溫濕度 | -10℃～40℃；80%rh以下 |
| 存放溫濕度 | -20℃～60℃；70%rh以下 |
| 過載保護 | 接地電阻：E-H、E-S各端口間AC 280V/3秒 |
| 絕緣電阻 | 10MΩ以上(電路與外殼之間500V) |
| 耐 壓 | AC 3700V/rms(電路與外殼之間) |
| 電磁特性 | IEC61010-4-3，無線頻率電磁場≤1V/m |
| 適合安規 | IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V |
圖片
|
|
|
|
|

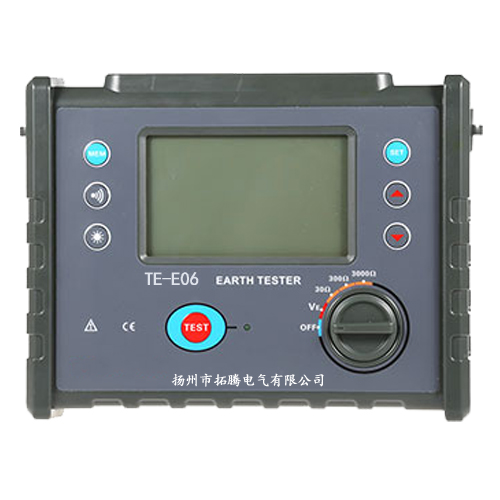

TE-06 數字式接地電阻測試儀 |

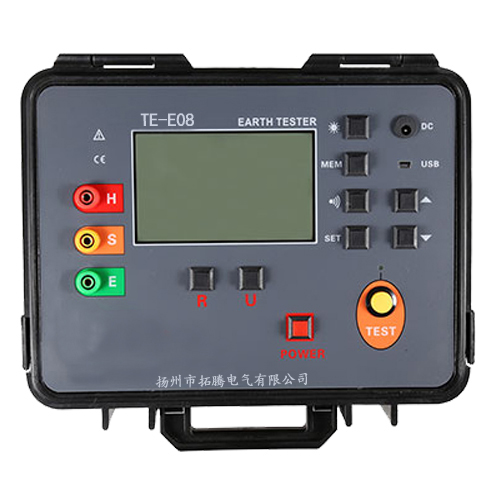

TE-E08 數字接地電阻測試儀 |

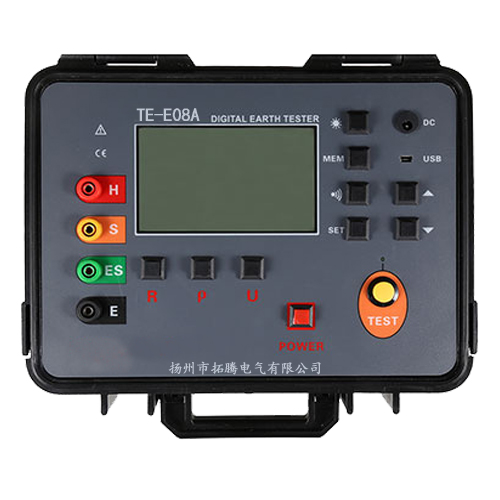

TE-E08A 四線接地電阻測試儀 |
|
|
|
|

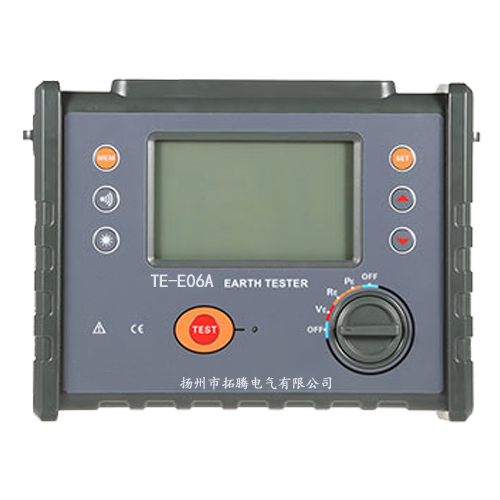

TE-06A 接地電阻土壤電阻率 |

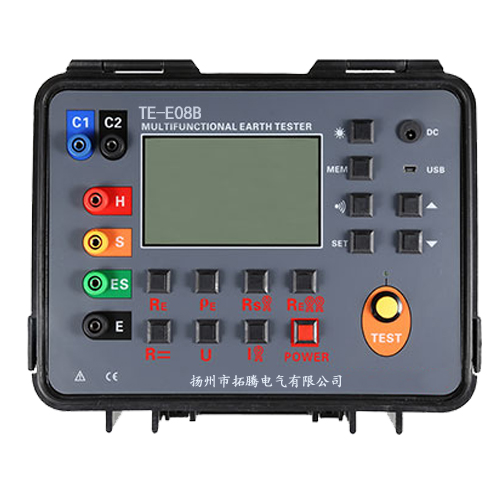

TE-E08B 雙鉗多功能接地電阻測試儀 |
|
