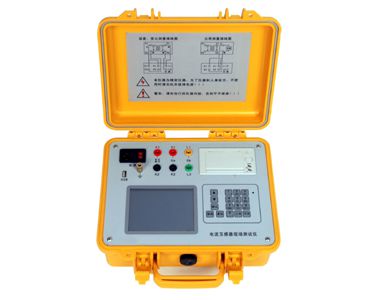

產品展示PEC-CT05電流互感器現場測試儀
發布者：揚州市拓騰電氣有限公司 發布時間：2017/4/7
●無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，即可實現電流互感器的檢定
● 采用接近工頻的異頻功率電源測試，防止現場工頻電磁輻射和串聯干擾
● 測量范圍寬，既可以測量標準變比的電流互感器，又可以測量非標準變比的電流互感器
● 測量電流互感器電流的1%-120%,1%-200%（S級）的規程點誤差
● 一次測量與顯示電流互感器上限負荷與下限負荷下的規程點以及任意點誤差（角差、比差）
● 檢測已知電流互感器以及非已知電流互感器的極性和變比值，并且能判斷出非已知電流互感器的實際電流之比，并且能模糊判斷出非已知電流互感器的二次電流為5A還是1A
● 具有智能判斷外接線狀況，提示接線錯誤，變比錯誤等
● 直接化整現場數據，判定合或不格合格
●可現場進行各種測量數據的存儲和打印，方便用戶查詢
●儀器通過標準USB接口方便的與計算機連接傳輸數據，后臺管理軟件進行報表處理并按國家標準打印證書
變比范圍
5A/5～25000A/5A(5A/1～5000A/1A) ±0.2%
誤差測量范圍
5A/5～5000A/5A(5A/1～5000A/1A)
整機準確度
被測電流互感器誤差量限的1/3
被檢電流互感器準確度范圍
準確度范圍：1.0、0.5、0.5S、0.2及0.2S
準確度
±0.05%
直流電阻
0.0-0.1Ω ，±3% 0.1-5Ω0Ω ，±1%
CT二次負荷
1Ω-25Ω ±2%
工作條件
AC 220V 10%/50Hz 2%
環境溫度
0-40℃
環境濕度
25℃<85%
整機重量
≤5Kg
整機體積
323mm*275mm*135mm
