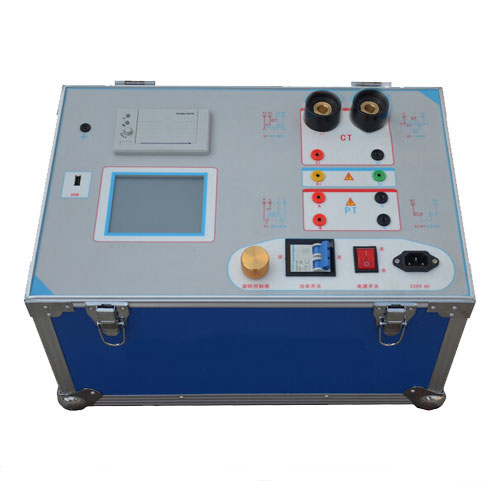

產品展示CTP-806系列互感器綜合測試儀
發布者：揚州市拓騰電氣有限公司 發布時間：2017/5/2
◎使用“一鍵飛梭”快捷操作方式，功能更強大，性能更優越，使用更方便。
◎歐式扳把快速接頭、鎖扣設計，接觸面大、通流能力強；
◎內置式封閉快速插頭、無遮擋設計，安全可靠；
CTP-806系列CTP-806A/CTP-806B/CTP-806C/CTP-806D/CTP-806E/CTP-806F互感器綜合測試儀博采眾長，摒棄華寵，突出實用，功能全面。具有工作可靠性高、操作簡便、測量精確、小巧輕便等特點�？奢p松便捷地對電流、電壓互感器做伏安特性、變比、極性測試等。
產品別稱：PT伏安特性綜合測試儀、互感器伏安特性綜合測試儀、CT伏安特性綜合測試儀、CT伏安特性測試儀、PT伏安特性測試儀、互感器伏安特性測試儀、伏安特性變比極性綜合測試儀、伏安特性測試儀、伏安特性綜合測試儀、伏安特性測試儀、CTPT特性綜合測試儀
主要特征：
CTP-806A/806B伏安特性綜合測試儀
主要特點：
>支持檢測CT
>滿足 GB1207、GB1208等規程要求.
>無需外接其它輔助設備，單機即可完成所有檢測項目.
>自帶微型快速打印機、可直接現場打印測試結果.
>采用智能控制器，操作簡單.
>大屏幕液晶，圖形化顯示接口.
>按規程自動給出CT/PT（勵磁）拐點值.
>自動給出5%和10%誤差曲線.
>可保存3000組測試資料，掉電后不丟失.
>支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告.
>小巧輕便≤20Kg，非常利于現場測試.
主要特點：
>支持檢測CT
>滿足 GB1207、GB1208等規程要求.
>無需外接其它輔助設備，單機即可完成所有檢測項目.
>自帶微型快速打印機、可直接現場打印測試結果.
>采用智能控制器，操作簡單.
>大屏幕液晶，圖形化顯示接口.
>按規程自動給出CT/PT（勵磁）拐點值.
>自動給出5%和10%誤差曲線.
>可保存3000組測試資料，掉電后不丟失.
>支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告.
>小巧輕便≤20Kg，非常利于現場測試.
主要測試功能：
|
CT（保護類、計量類）
|
|
• 伏安特性（勵磁特性）曲線
|
|
• 自動給出拐點值
|
|
• 自動給出5%和10%的誤差曲線
|
|
• 變比測量
|
|
• 極性判斷
|
|
• 一次通流測試
|
|
• 比差測量（CTP-806A無此功能）
|
|
• 角差測量（CTP-806A無此功能）
|
|
• 交流耐壓測試
|
|
• 鐵心退磁
|
主要技術指標：
|
項 目
|
參 數
|
|
工作電源
|
AC220V±10% 、50Hz
|
|
設備輸出
|
0～1000V（20A峰值）
|
|
大電流輸出
|
0～600A
|
|
勵磁測量精度
|
≤0.5%（0.2%*讀數+0.3%*量程）
|
|
角差
|
精度：±4min，分辨率：0.1min
|
|
比差
|
精度：≤0.05%
|
|
CT變比
|
范圍：5000A/1A(25000A/5A)，精度：≤0.5%
|
|
工作環境
|
溫度：－10℃ ～ 40℃，濕度：≤90%，海拔高度：≤1000m
|
|
尺寸、重量
|
尺寸：410mm × 260mm × 340mm ， 重量：≤20Kg
|
CTP-806C/806D伏安特性綜合測試儀
主要特點：
>支持檢測CT和PT
>滿足 GB1207、GB1208等規程要求.
>無需外接其它輔助設備，單機即可完成所有檢測項目.
>自帶微型快速打印機、可直接現場打印測試結果.
>采用智能控制器，操作簡單.
>大屏幕液晶，圖形化顯示接口.
>按規程自動給出CT/PT（勵磁）拐點值.
>自動給出5%和10%誤差曲線.
>可保存3000組測試資料，掉電后不丟失.
>支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告.
>小巧輕便≤20Kg，非常利于現場測試.
主要測試功能：
|
CT（保護類、計量類）
|
PT
|
|
• 伏安特性（勵磁特性）曲線
|
• 伏安特性（勵磁特性）曲線
|
|
• 自動給出拐點值
|
• 自動給出拐點值
|
|
• 自動給出5%和10%的誤差曲線
|
• 變比測量
|
|
• 變比測量
|
• 極性判斷
|
|
• 極性判斷
|
• 比差測量（CTP-806C無此功能）
|
|
• 一次通流測試
|
• 角差測量（CTP-80C無此功能）
|
|
• 比差測量（CTP-806C無此功能）
|
• 交流耐壓測試
|
|
• 角差測量（CTP-805C無此功能）
|
• 鐵心退磁
|
|
• 交流耐壓測試
|
|
|
• 鐵心退磁
|
|
主要技術指標：
|
項 目
|
參 數
|
|
工作電源
|
AC220V±10% 、50Hz
|
|
設備輸出
|
0～1000V（20A峰值）
|
|
大電流輸出
|
0～600A
|
|
勵磁測量精度
|
≤0.5%（0.2%*讀數+0.3%*量程）
|
|
角差
|
精度：±4min，分辨率：0.1min
|
|
比差
|
精度：≤0.05%
|
|
CT變比
|
范圍：5000A/1A(25000A/5A)，精度：≤0.5%
|
|
PT變比
|
范圍：1～500KV，精度：≤0.5%
|
|
工作環境
|
溫度：－10℃ ～ 40℃，濕度：≤90%，海拔高度：≤1000m
|
|
尺寸、重量
|
尺寸：400mm × 250mm × 250mm ， 重量：≤22Kg
|
CTP-806E/806F伏安特性綜合測試儀
主要特點：
>支持檢測CT和PT、單機輸出電壓0-2500V，電流0-1000A.
>滿足 GB1207、GB1208等規程要求.
>無需外接其它輔助設備，單機即可完成所有檢測項目.
>自帶微型快速打印機、可直接現場打印測試結果.
>采用智能控制器，操作簡單.
>大屏幕液晶，圖形化顯示接口.
>按規程自動給出CT/PT（勵磁）拐點值.
>自動給出5%和10%誤差曲線.
>可保存3000組測試資料，掉電后不丟失.
>支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告.
>小巧輕便≤20Kg，非常利于現場測試.
主要測試功能：
|
CT（保護類、計量類）
|
PT
|
|
• 伏安特性（勵磁特性）曲線
|
• 伏安特性（勵磁特性）曲線
|
|
• 自動給出拐點值
|
• 自動給出拐點值
|
|
• 自動給出5%和10%的誤差曲線
|
• 變比測量
|
|
• 變比測量
|
• 極性判斷
|
|
• 極性判斷
|
• 比差測量
|
|
• 一次通流測試
|
• 角差測量
|
|
• 比差測量
|
• 交流耐壓測試
|
|
• 角差測量
|
• 二次負荷測試
|
|
• 交流耐壓測試
|
•二次繞組測試
|
|
•二次負荷測試
|
• 鐵心退磁
|
|
•二次繞組測試
|
|
|
• 鐵心退磁
|
|
主要技術指標：
|
項 目
|
參 數
|
|
工作電源
|
AC220V±10% 、50Hz
|
|
設備輸出
|
CTP-805F：0～2500V（0-20A）； CTP-805E：0～1000V（0-20A）
|
|
大電流輸出
|
0～1000A
|
|
勵磁測量精度
|
≤0.5%（0.2%*讀數+0.3%*量程）
|
|
二次繞組
|
范圍：0.1～300Ω，精度：0.5%±1mΩ
|
|
二次負荷
|
范圍：5～300VA，精度：0.5%
|
|
角差
|
精度：±4min，分辨率：0.1min
|
|
比差
|
精度：≤0.05%
|
|
CT變比
|
范圍：5000A/1A(25000A/5A)，精度：≤0.5%
|
|
PT變比
|
范圍：1～10000，精度：≤0.5%
|
|
工作環境
|
溫度：－10℃ ～ 40℃，濕度：≤90%，海拔高度：≤1000m
|
|
尺寸、重量
|
尺寸：380mm × 240mm × 260mm ， 重量：≤22Kg
|
