產品展示滑觸線安裝驗收標準
發布者：揚州市拓騰電氣有限公司 發布時間：2021/9/3
1、應作防腐處理。2、應連續焊接。3、安裝牢固，安裝孔位置一致。

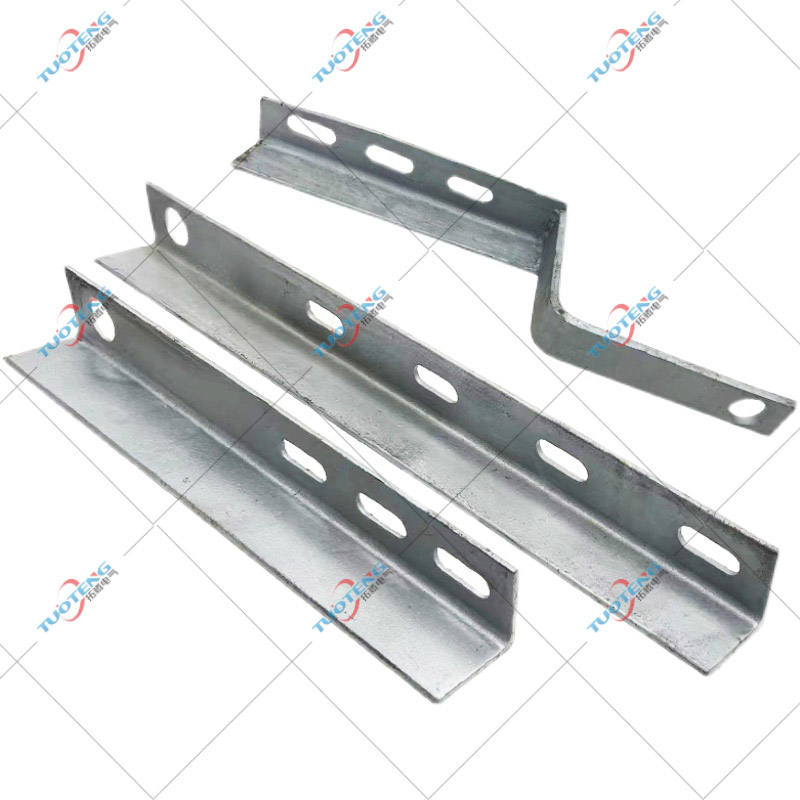

二、支架間距
單線“H”型1.5-2M。
無接縫滑觸線型1.0-1.5M
導管式滑觸線1.0-1.5M.
電纜滑車1.0-2.0M
弧線段支架間距根據現場情況應<1.0M

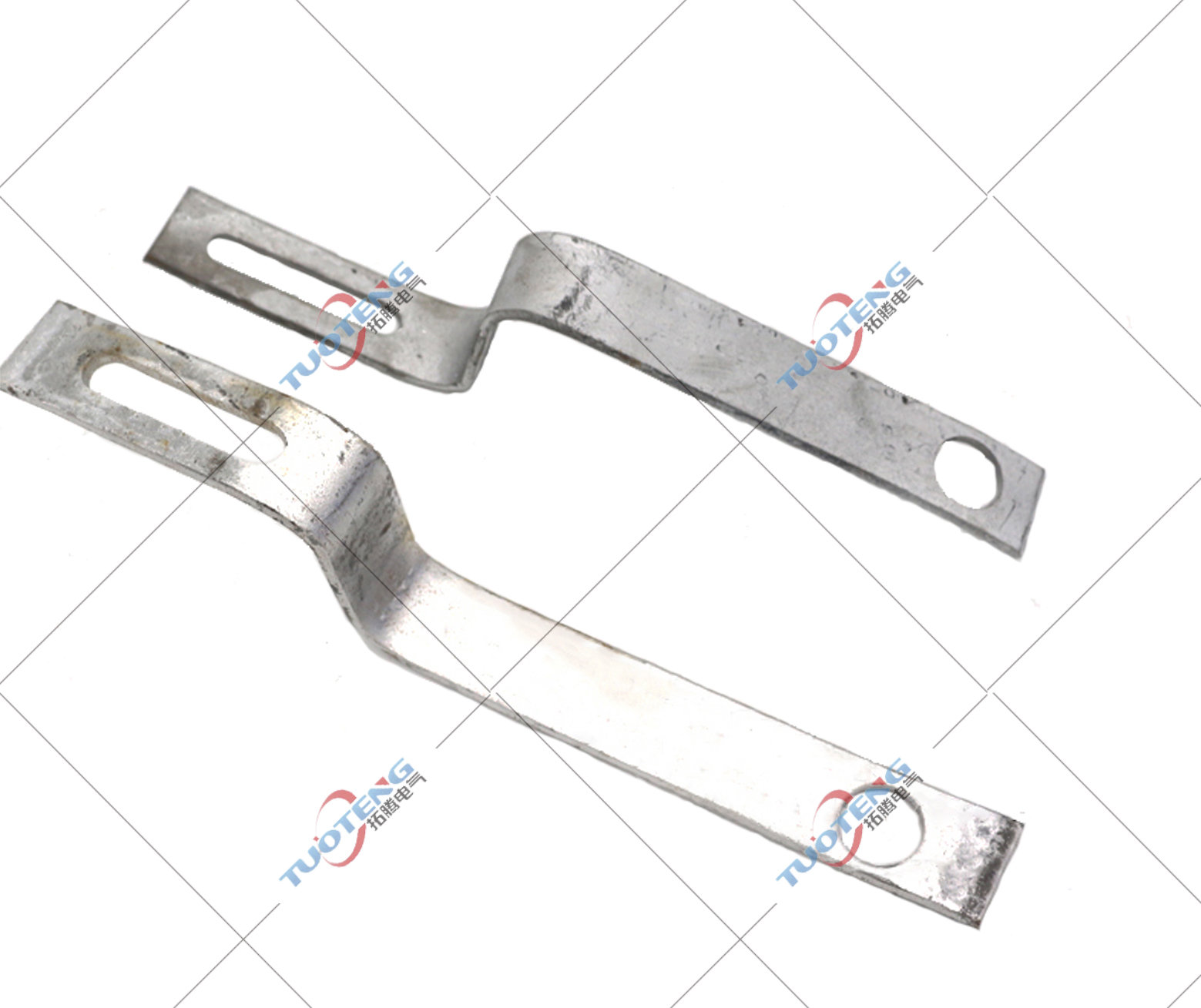

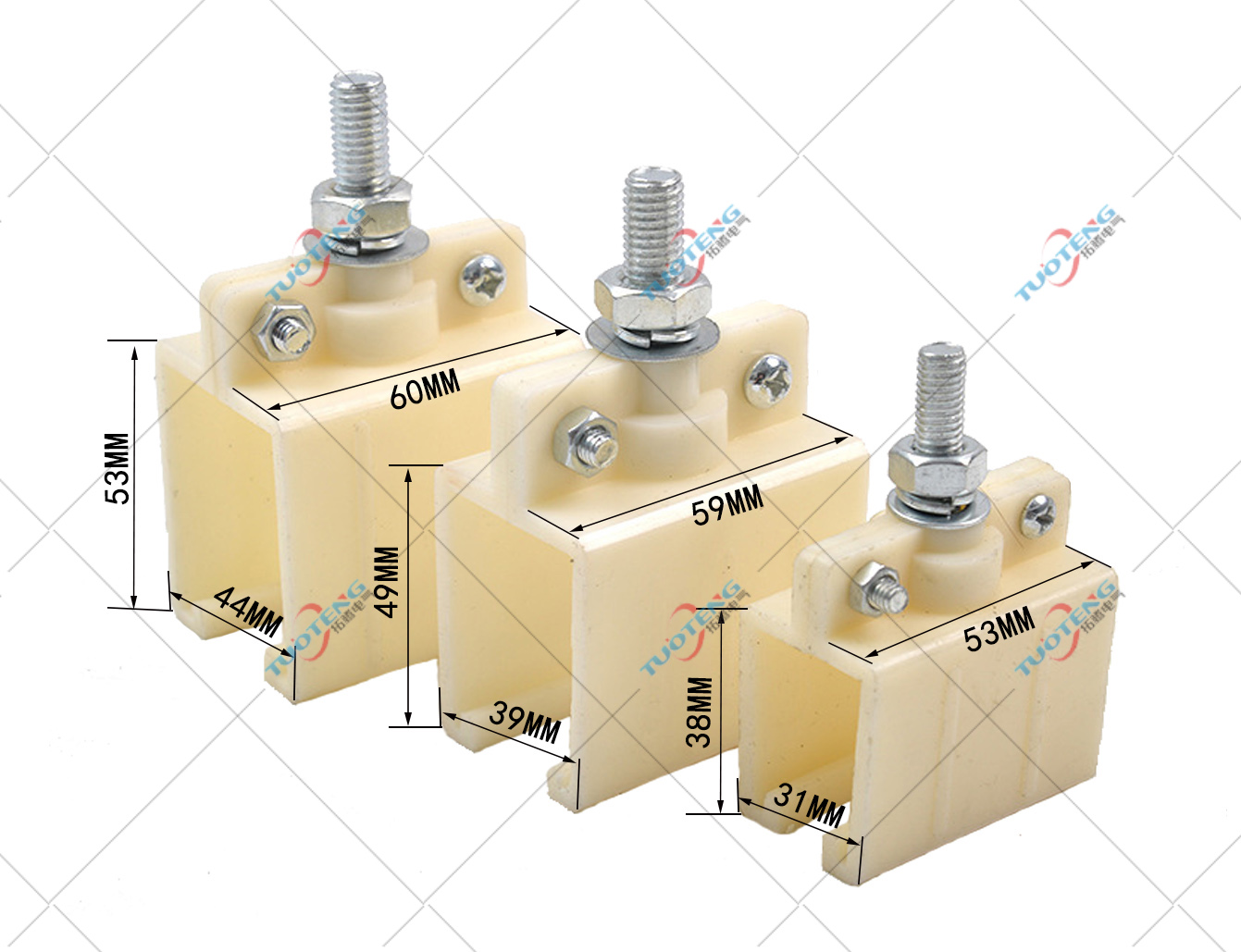

三、懸掛件
位置正確，安裝牢固，數量復合要求。

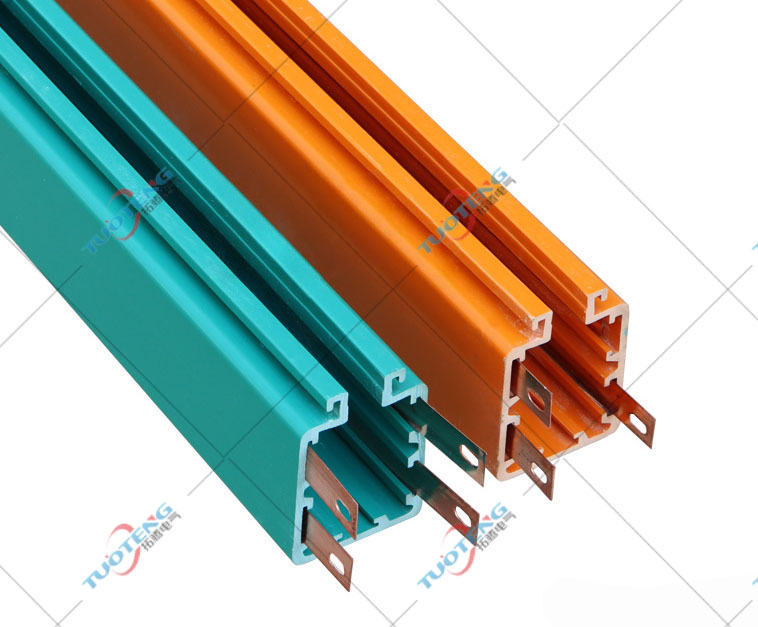

四、滑觸線主體
1、防護外殼與導體間隙≤2mm。
2、直線度：與軌道中心高度允差﹤±15mm.。
3、直線度：與軌道中心縱向允差﹤±15mm。
4、扭曲度：﹤15mm/10m。

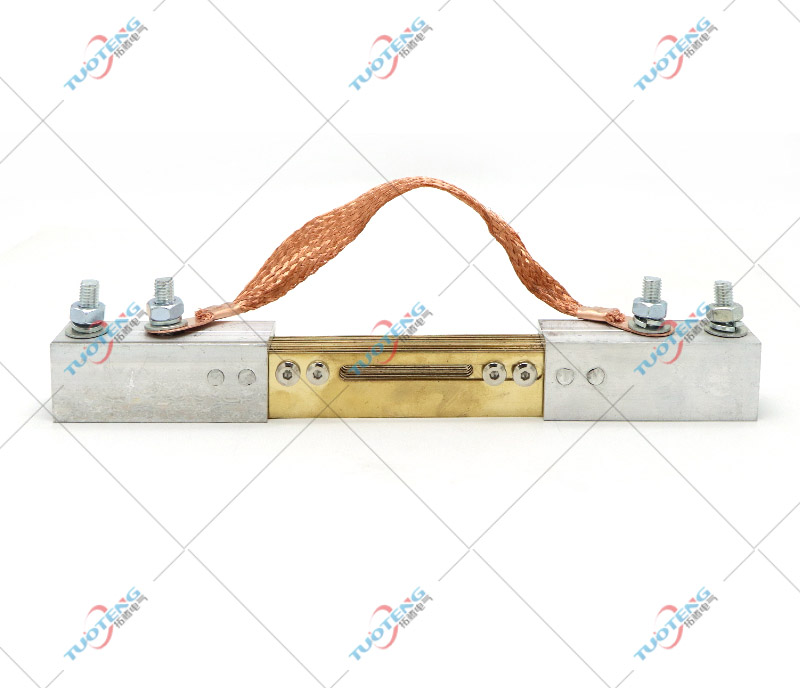

五、伸縮器
1、數量符合規定。
2、間隙距離應滿足安裝現場最大溫差所引起的理論伸縮量。

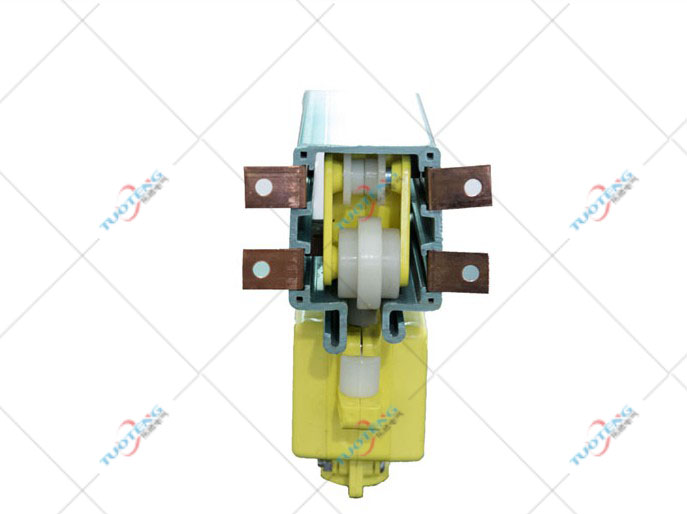

六、集電器
1、方鋼之架焊接牢固，中心線與滑觸線垂直允差±3mm.。
2、方鋼支架與滑觸線的尺寸，應保證集電器活動臂與滑觸線主體平行，允差±3mm.。
3、集電器與滑觸線平面滑動順暢，符合規定壓力。

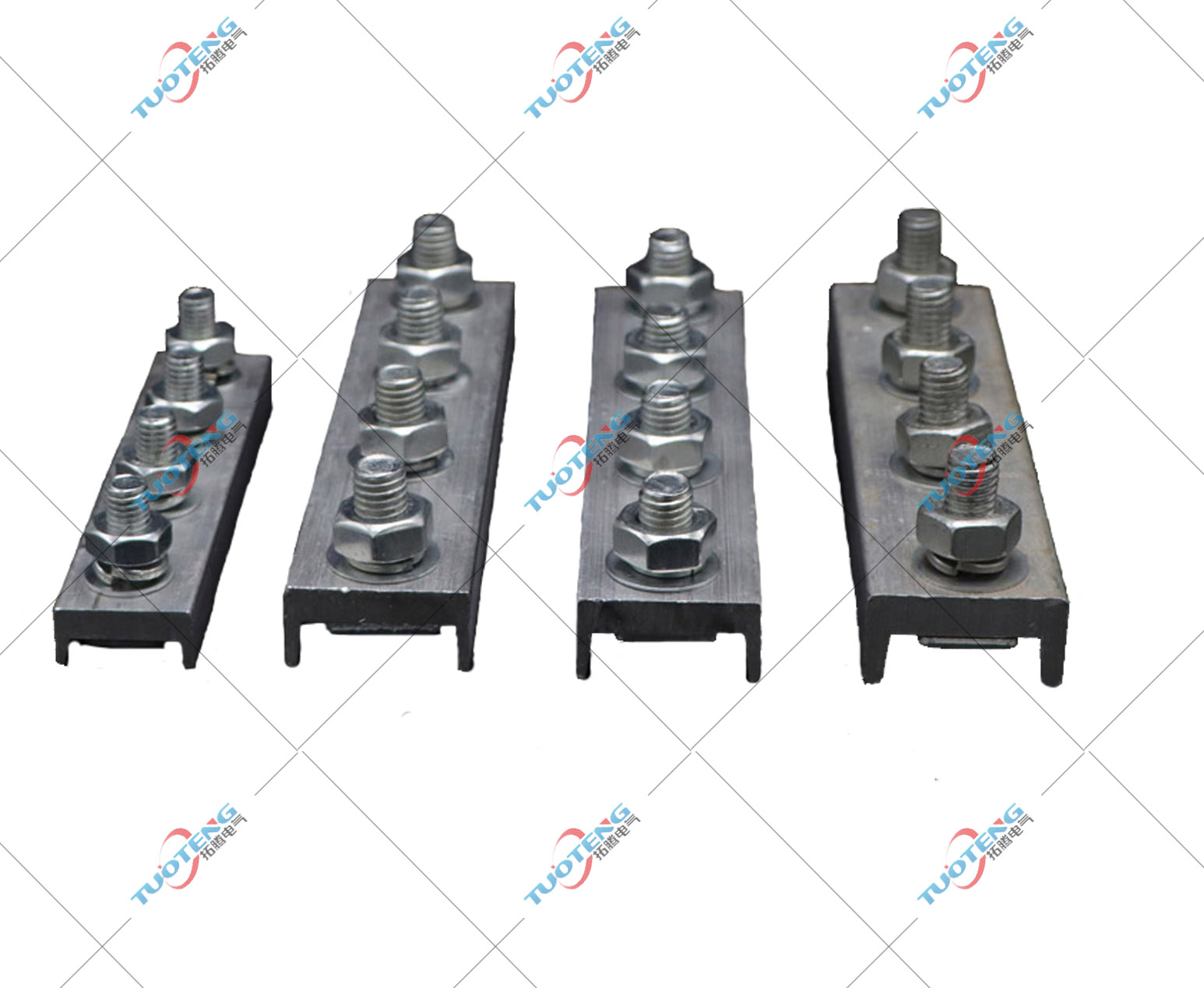

七、緊固件
緊固件緊固螺帽的扭矩,應符合制造廠的推薦值。推薦值：M10-28NM、M8-12NM、M6-6.5NM
八、電源進線
電源進線進線端牢固，不得承受拉力。
