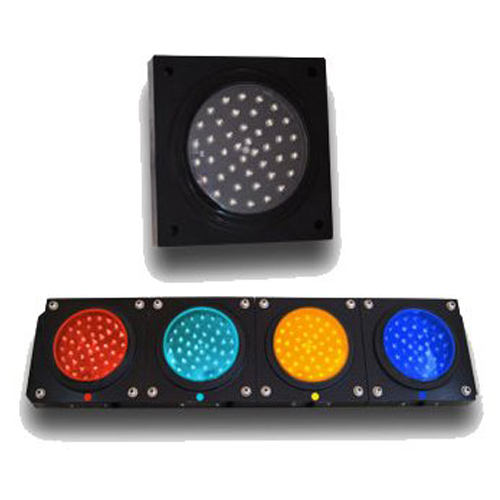

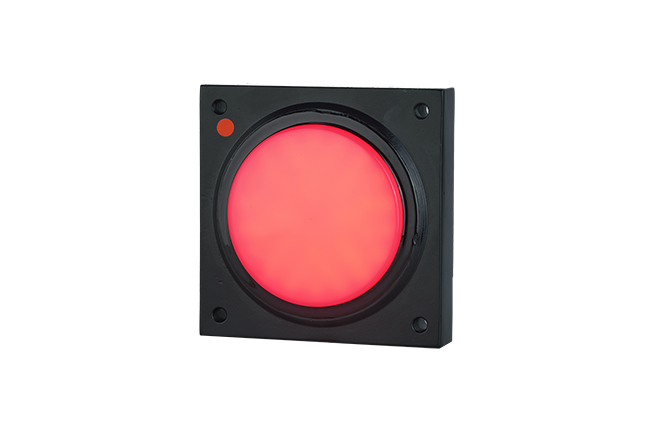

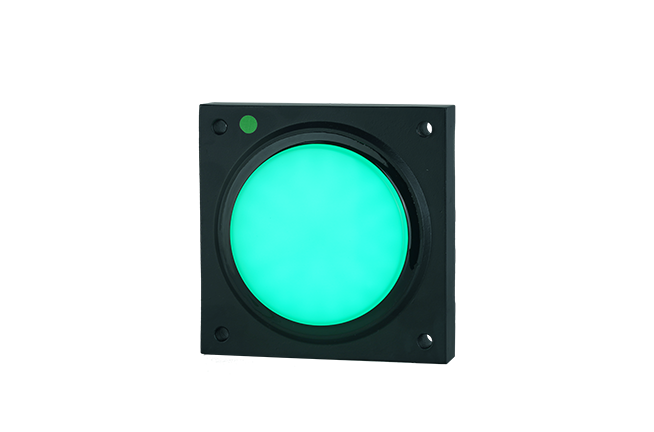

產品展示ABC16系列吊具信號燈
發布者：揚州市拓騰電氣有限公司 發布時間：2023/6/7
LED信號燈指示燈系列是我廠自主開發的信號指示燈，主要用于起重機械吊具上作開、閉鎖的信號指示。燈芯采用高亮度的LED發光二極管，燈殼為鋁合金材料壓鑄而成，具有發光亮度高，壽命長，防震動，全密封等優點，并且燈的數目、顏色可以隨意組合。 主要用于起重機械吊具上作開、閉鎖的信號指示。
應用領域 :
適用于各種起重機械吊具工作狀態指示。
主要功能及特點
• 燈座采用鋁合金材料，重量輕、耐腐蝕性好，密閉結構，防水、防塵性能良好。
• LED 發光二極管燈面設計，使用壽命十萬小時以上。

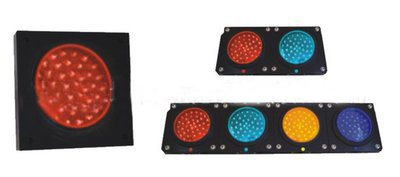

• 靈活的組合形式，適用范圍大。
主要技術參數
工作電壓
AC110V~AC240V/AC12V DC12V/DC24V/DC48V
電源頻率
50Hz~60Hz
額定功率
≤5W
發光顏色
紅、黃、綠、藍、白（供選擇）
可視距離
>300m
光源壽命
≥100,000h
接線方法
自帶引線 / 航空插頭（供選擇）
自帶引線長度
8m (可定制)
工作溫度
-30˚C ~ +70˚C
防護等級
IP65
工作濕度
10% ~ 95% (不凝結）
材 質
燈座：鋁合金
選型指南
|
型號 |
組合形式 |
工作電流 |
接線方式 |
參考重量 |
|
ABC-16 |
常規 |
<300mA |
1根8米三芯引線 |
1.5 |
|
ABC-16A |
帶四芯插頭的ABC-16 |
<300mA |
四芯插頭 |
1 |
|
ABC-16B |
兩個燈組合的ABC-16 |
<500mA |
2根8米三芯引線 |
3.8 |
|
ABC-16C |

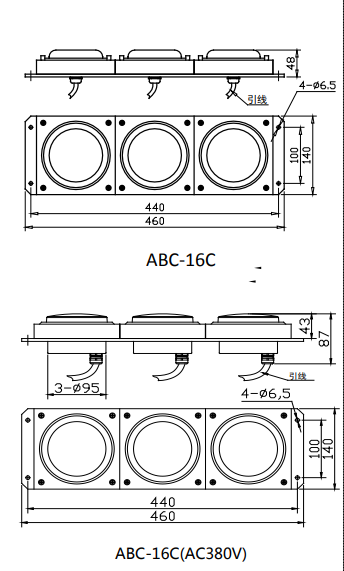

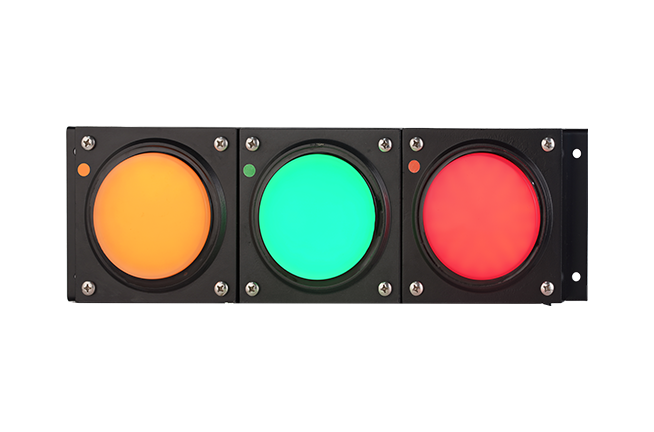

三個燈組合的ABC-16 |
<700mA |
3根8米三芯引線 |
5.7 |
|
ABC-16D |
四個燈組合的ABC-16 |
<1A |
4根8米三芯引線 |
7.6 |
|
ABC-16E |
五個燈組合的ABC-16 |
<1.2A |
5根8米三芯引線 |
9.5 |
|
ABC-16F |
帶四芯插頭及磨砂玻璃的ABC-16 |
<300mA |
四芯插頭 |
1 |
|
ABC-16FA |
帶8米引線及磨砂玻璃的ABC-16 |
<300mA |
1根8米三芯引線 |
1.5 |
• 應檢查電源與燈具額定電壓是否相符。

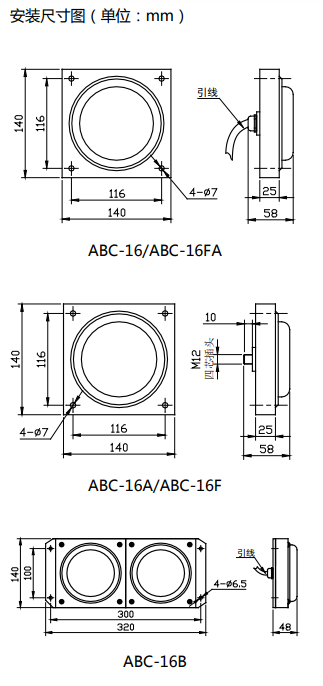

• 燈架采用 4 個 M6 的螺絲與安裝面固定，安裝面應平整和有足夠的機械強度。
• 按照引線信號定義表，正確連接好信號電源線。
• 檢查無誤后，接通電源則對應指示燈亮。
接線示意圖
接線定義
接線方式
接線定義
引線 三芯電纜 3X0.5mm2
紅色線
黑色線
黃綠線
AC220V
L
N
〨
DC24V
DC24V+
DC24V—
插頭 （正對針腳視圖）
電壓
DC24V
AC110V-AC240V
插頭定義
1，2-NC 3-DC24V-
4-DC24V+
1-NC 2-GND 3-L 4-N
注意事項
• 產品采用 PC 材質部件（如燈罩、殼體），不能與工業酒精、香蕉水、異丙醇、四氯化碳、環已酮等 有機溶劑直接或間接接觸，否則會被腐蝕開裂。
• 請仔細閱讀說明書，正確使用本產品。
• 安裝使用過程中切勿將電源極性接反。
• 在使用中如有其他問題請與本公司聯系。
