一、 產品介紹
該產品主要用于意大利CMOAS公司為中國設計的卷煙生產線上，是CMOAS公司提供的關鍵件，在CMOAS設計的DM型分料傳送裝置，MCA系列貯倉式喂料機，SAM系列配葉柜、SAD系列貯絲柜和FIFQ系列堆尋式貯葉柜等煙草生產設備上，作為移動行車電機、電器的供電和電子裝置的信號傳送產品，是各起重機廠配套產品，可與進口產品相互通用，也可作為設備的備用件，廣泛適用于鐵路道口、港口、貨場、卷煙制造等一切移動式行車的輸配電系統。
二、 結構特點及工作原理
1、該套產品由扁平電纜、攜帶電纜用四輪臺車和導軌三大部分組成。扁平電纜采用非延燃性材料，可用于戶內外和接觸油污的場所，具有一定的耐氣候性能，與圓電纜比具有彎曲半徑小，壽命長等優點。
軌道采用冷軋鋼板一次冷拉成型，以確保軌道截面尺寸的精度，取代了角鋼及其它導電方式的不安全，重量大，室內滑線積灰，室外結冰造成線路短路，影響使用的缺點，軌道單位長度4~6m采用耦合器連接頭，可依需擴展到任意長度。
2、工作原理：扁平電纜的始端（接現場接線盒）固定于導軌的始端固定器上，再根據現場允許運行的空間，間隔適當?shù)拈L度（1-2.5mm）依次固定在攜帶電纜的四輪臺車上，電纜未端（接用電源）固定在后一個小車（牽引車）上。通過拔車上的彈簧拔小車往復移動，通過電纜的拖拽（長度如超過20m應考慮原用牽引繩，使電纜免受拉力）作用，帶動所有的小車在軋道中任意速度自由滑動，導軌安裝簡便，無需調試，且無觸點接觸供電等優點，安全可靠。

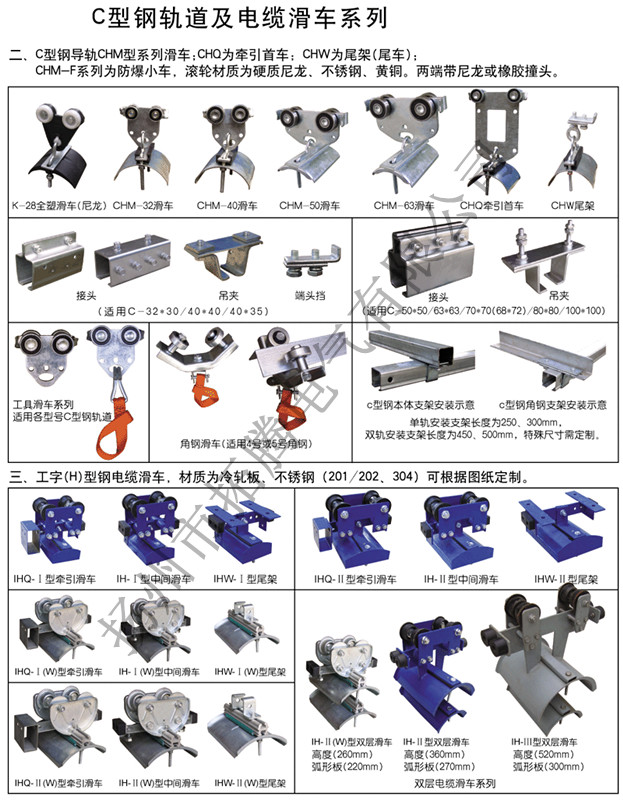

3、成套產品結構
1）軌道
軌道是攜纜臺車的載體。有直段也有半徑大于500毫米的弧形段，直段單位長度4米（或6米），通過耦合器連接可以延展伸長。
2）首車：首車是攜纜臺車的牽引力，它通過其它運動體對它的撥動需帶動其后面臺車的運動，四個全封閉滾動軸承作為行走輪，滑動十分靈活，可用于灰塵較大的場合。

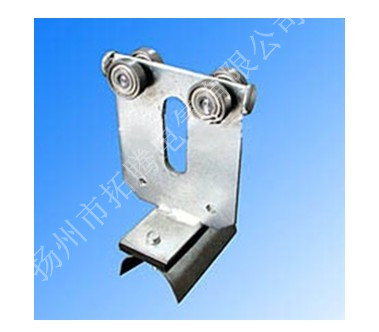

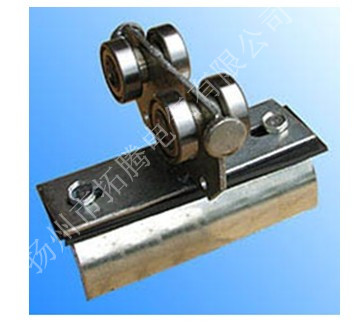

3）中間臺車：中間攜纜臺車其行走輪也是全封閉軸承，壓夾電纜部分采用弧形軟橡膠墊層，使電纜不易損壞。首車和中間攜纜臺車均有防撞緩沖器，保證臺車不受起動和停止時撞擊。

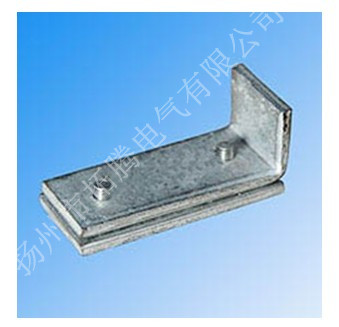

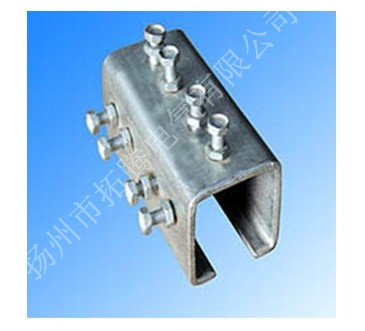

4）耦合接頭：冷軋板軋制成形，通過螺栓止動作用，使兩根連接起來，無限制延長導軌。

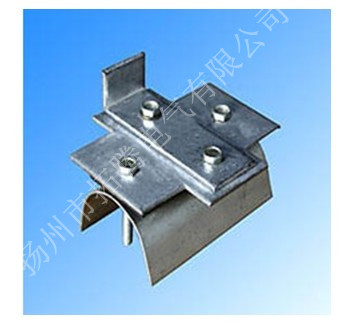

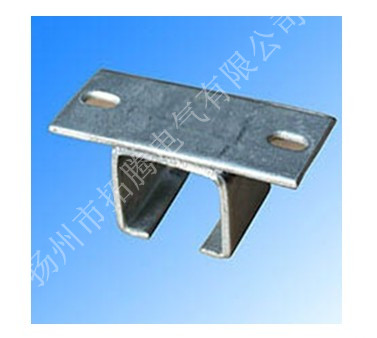

5)吊架：懸吊軌道，螺栓止動，使導軌不能竄動。橢圓形安裝孔可以校正軌道線性度。
6）始端：導軌起始段，始端固定電纜，一端進入攜纜臺車，一端進入供電箱。
7）末端：裝于導軌的一端，阻止首車滑出軌道。
8）拔叉：拔小車往復移動。
三、 主要技術數據：
1、 額定電壓：AC750V以下。
2、 每芯導線材料和截面積：橡套扁平軟電纜、多股銅芯線1.5-50mm2
3、 環境溫度：-20°C~+90°C
4、 四輪臺車運行速度：<90m/min
5、 四輪臺車工作壽命：<3200h
6、 允許大靜負荷：150kg
四、 訂貨需知
1、 軌道長度
根據行車實際運行距離由用戶統計確定，另再加存放攜帶四輪臺車的距離。
2、 電纜長度
實際運行長度+存放小車距離+至用電器及接線盒所必需的長度。
3、 四輪臺車數量
一般為軌道總長度的1/2，用戶可根據允許電纜下垂空間增減四輪臺車數量。
4、 耦合連接頭數量：
根據軌道總長度，超過4m軌道需配件。
五、 其它配件數量：
其數量根據移動行車的數量，由用戶統計，一般每一臺行車需配件一套，每套包括：
1、 導軌止動器：1件
2、 導軌始端電纜固定件1件

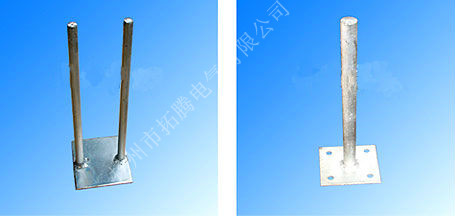

3、 撥車架（牽動車）1件
| 型號 | 截面尺寸 | 單位長度 | |||
| A | B | C | & | 4M | |
| HXDL-40 | 40 | 33 | 14 | 2 | |
| HXDL-50 | 50 | 50 | 16 | 2。5 | 4M |
| HXDL-60 | 63 | 63 | 18 | 4 | 6M |
| HXDL-70 | 72 | 68 | 22 | 4 | |
備注：
用戶根據實際需要增訂配件，該產品實行三包，歡迎用戶來人來函訂購。我廠將竭誠為用戶服務，使電纜滑線導軌為移動行車的饋電技術上一個新臺階，作出我們應有的努力。
