TEST6630A微機繼電保護測試儀
發布者：揚州市拓騰電氣有限公司
發布時間：2016/12/20

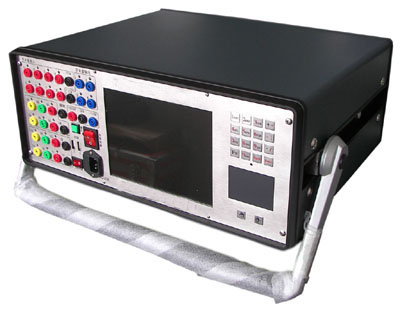

TEST6630A微機繼電保護測試儀
|
|
性能特點：
|
|
1、六相電流，六相電壓同時輸出，電流：30A/相，電壓：125V/相
2、主控板采用DSP+FPGA結構，16位DAC輸出，對基波可產生每周2000點的高密度正弦波，為國內測試儀中的最高水平，大大改善了波形質量，提高了測試儀的精度。
3、單機獨立運行，內置高性能工控機，住頻300~600MHZ，128M內存，12G硬盤，運行Windows Xp操作系統，面板配有高級不銹鋼鍵盤，軌跡球鼠標8.4寸TFT真彩液晶顯示器。
4、采用USB2.0接口與電腦相連，無須任何轉接線，使用方便。

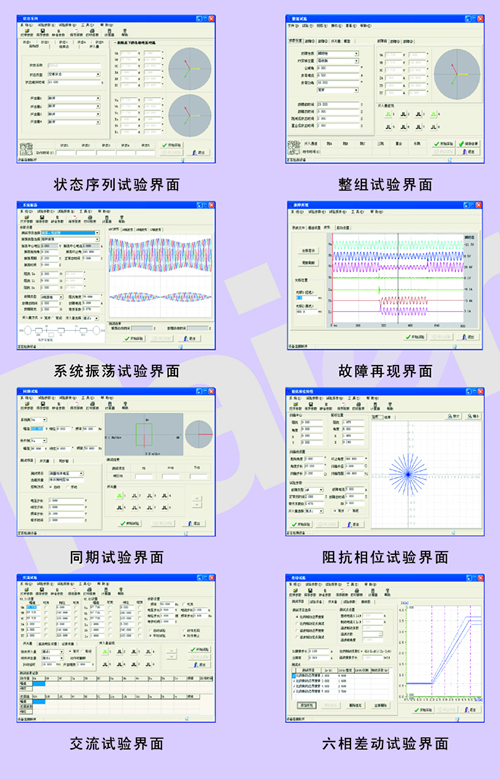

5、可對現場各種繼電器，保護及安全自動裝置進行定檢，并可模擬各種復雜瞬時性，永久性，轉換性故障進行整組試驗�？蓪崟r保存測試數據，顯示矢量圖，繪制各種特性曲線，聯機打印報表等。
6、由于是六相電流，六相電壓輸出，可方便對備自投裝設置和微機差動保護裝置進行試驗，使該項試驗非常完美。
7、可連接筆記本電腦運行，筆記本電腦與工控機使用同一套測試軟件，使用方便。
|
|
微機繼電保護測試裝置技術參數表
|
|
項目
|
TEST6630A
|
|
交直流電壓源
|
最大電壓
|
AC 6 x 125V DC 6 x 150V
|
|
最大功率
|
AC 6 x 75VA DC 6 x 100VA
|
|
分辨率
|
1mV
|
|
精度
|
0.1%-0.2%
|
|
頻率
|
范圍：0-1000HZ 精度：0.001HZ
|
|
相位
|
精度：0.1度
|
|
諧波失真
|
≤0.1%
|
|
其他
|
幅值、頻率、相位分相獨立，短路、過載、畸變、失真保護、第四路電壓可設置為零序電壓或任意設置
|
|
交直流電流源
|
最大電流
|
AC 6 x 30A DC 6 x 20A
|
|
最大功率
|
AC 6 x 300VA DC 6 x 200VA
|
|
分辨率
|
1mA
|
|
精度
|
0.1%-0.2% 超高精度小電流
|
|
頻率
|
范圍：0-1000HZ 精度：0.001HZ
|
|
相位
|
精度：0.1度
|
|
諧波失真
|
≤0.1%
|
|
其他
|
幅值、頻率、相位分相獨立，短路、過載、畸變、失真保護
|
|
輔助直流電壓源
|
輸出電壓
|
DC110V/220V
|
|
最大功率
|
100W
|
|
開關量輸入
|
通道數
|
8對
|
|
輸入方式
|
空接點，DC5-250V，0.5A
|
|
其他
|
可設置防抖動時間
|
|
開關量輸出
|
通道數
|
4對
|
|
輸出方式
|
DCO-250V，0.5A
|
|
時間測量
|
范圍：0.001-9.999.999S 精度：0.001S
|
|
諧波
|
可同時在基波電流、電壓中疊加2-20次諧波，諧波含量任意設置
|
|
尺寸
|
470mm x 405mm x 185mm
|
|
重量
|
約20Kg
|
|
電源
|
AC220V ± 10%50HZ ± 10%10A
|
|
|

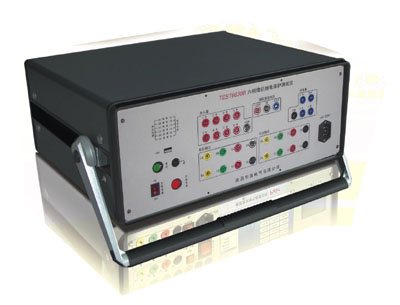

TEST6630B微機繼電保護測試儀
|
性能特點：
|
|
1、六相電流，六相電壓同時輸出，電流：30A/相，電壓：125V/相
2、主控板采用DSP+FPGA結構，16位DAC輸出，對基波可產生每周2000點的高密度正弦波，為國內測試儀中的最高水平，大大改善了波形質量，提高了測試儀的精度。
3、采用USB2.0接口與電腦相連，無須任何轉接線，使用方便。
4、可對現場各種繼電器，保護及安全自動裝置進行定檢，并可模擬各種復雜瞬時性，永久性，轉換性故障進行整組試驗�？蓪崟r保存測試數據，顯示矢量圖，繪制各種特性曲線，聯機打印報表等。
5、由于是六相電流，六相電壓輸出，可方便對備自投裝設置和微機差動保護裝置進行試驗，使該項試驗非常完美。
6、可連接筆記本電腦運行，筆記本電腦與工控機使用同一套測試軟件，使用方便。
|
|
微機繼電保護測試裝置技術參數表
|
|
項目
|
TEST6630B
|
|
交直流電壓源
|
最大電壓
|
AC 6 x 125V DC 6 x 150V
|
|
最大功率
|
AC 6 x 75VA DC 6 x 100VA
|
|
分辨率
|
1mV
|
|
精度
|
0.1%-0.2%
|
|
頻率
|
范圍：0-1000HZ 精度：0.001HZ
|
|
相位
|
精度：0.1度
|
|
諧波失真
|
≤0.1%
|
|
其他
|
幅值、頻率、相位分相獨立，短路、過載、畸變、失真保護、第四路電壓可設置為零序電壓或任意設置
|
|
交直流電流源
|
最大電流
|
AC 6 x 30A DC 6 x 20A
|
|
最大功率
|
AC 6 x 300VA DC 6 x 200VA
|
|
分辨率
|
1mA
|
|
精度
|
0.1%-0.2% 超高精度小電流
|
|
頻率
|
范圍：0-1000HZ 精度：0.001HZ
|
|
相位
|
精度：0.1度
|
|
諧波失真
|
≤0.1%
|
|
其他
|
幅值、頻率、相位分相獨立，短路、過載、畸變、失真保護
|
|
輔助直流電壓源
|
輸出電壓
|
DC110V/220V
|
|
最大功率
|
100W
|
|
開關量輸入
|
通道數
|
8對
|
|
輸入方式
|
空接點，DC5-250V，0.5A
|
|
其他
|
可設置防抖動時間
|
|
開關量輸出
|
通道數
|
4對
|
|
輸出方式
|
DCO-250V，0.5A
|
|
時間測量
|
范圍：0.001-9.999.999S 精度：0.001S
|
|
諧波
|
可同時在基波電流、電壓中疊加2-20次諧波，諧波含量任意設置
|
|
尺寸
|
470mm x 405mm x 185mm
|
|
重量
|
約20Kg
|
|
電源
|
AC220V ± 10%50HZ ± 10%10A
|
|
|
性能特點：
|
|
1、三相電流，四相電壓同時輸出，電流40A/相，電壓125/相
2、主控板采用ASP+FPGA結構，16位DAC輸出，對基波可產生每周2000點的高密度正弦波，為國內測試儀中的最高水平，大大改善了波形質量，提高了測試儀的精度。
3、單機獨立運行，內置高性能工控機，主頻300~600MHZ，128M內存，12G硬盤，運行Windows Xp操作系統，面板配有高級不銹鋼鍵盤，軌跡球鼠標及8.4寸TFT真彩液晶顯示器。
4、采用USB2.0接口與電腦相連，無須任何轉接線，使用方便。
5、可對現場各種繼電器，保護及安全自動裝置進行定檢，并可模擬各種復雜瞬時性，永久性，轉換性故障進行整組試驗�？蓪崟r保存測試數據，顯示矢量圖，繪制各種特性曲線，聯機打印報表等。
6、可方便對備自投裝置和微機差動保護裝置進行試驗，使該項試驗非常完美。
7、連接筆記本或臺式電腦運行，并與工控機使用同一套測試軟件，使用方便。
|
|
微機繼電保護測試裝置技術參數表
|
|
項目
|
TEST3330A
|
|
交直流電壓源
|
最大電壓
|
AC 4 x 125V DC 4 x 150V
|
|
最大功率
|
AC 4 x 75VA DC 4 x 100VA
|
|
分辨率
|
1mV
|
|
精度
|
0.1%-0.2%
|
|
頻率
|
范圍：0-1000HZ 精度：0.001HZ
|
|
相位
|
精度：0.1度
|
|
諧波失真
|
≤0.1%
|
|
其他
|
幅值、頻率、相位分相獨立，短路、過載、畸變、失真保護、第四路電壓可設置為零序電壓或任意設置
|
|
交直流電流源
|
最大電流
|
AC 3 x 40A DC 3 x 20A
|
|
最大功率
|
AC 3 x 300VA DC 3 x 200VA
|
|
分辨率
|
1mA
|
|
精度
|
0.1%-0.2% 超高精度小電流
|
|
頻率
|
范圍：0-1000HZ 精度：0.001HZ
|
|
相位
|
精度：0.1度
|
|
諧波失真
|
≤0.1%
|
|
其他
|
幅值、頻率、相位分相獨立，短路、過載、畸變、失真保護
|
|
輔助直流電壓源
|
輸出電壓
|
DC110V/220V
|
|
最大功率
|
100W
|
|
開關量輸入
|
通道數
|
8對
|
|
輸入方式
|
空接點，DC5-250V，0.5A
|
|
其他
|
可設置防抖動時間
|
|
開關量輸出
|
通道數
|
4對
|
|
輸出方式
|
DCO-250V，0.5A
|
|
時間測量
|
范圍：0.001-9.999.999S 精度：0.001S
|
|
諧波
|
可同時在基波電流、電壓中疊加2-20次諧波，諧波含量任意設置
|
|
尺寸
|
450mm x 400mm x 185mm
|
|
重量
|
約16Kg
|
|
電源
|
AC220V ± 10%50HZ ± 10%10A
|
|
|
性能特點：
|
|
1、三相電流，四相電壓同時輸出，電流40A/相，電壓125/相
2、主控板采用ASP+FPGA結構，16位DAC輸出，對基波可產生每周2000點的高密度正弦波，為國內測試儀中的最高水平，大大改善了波形質量，提高了測試儀的精度。
3、采用USB2.0接口與電腦相連，無須任何轉接線，使用方便。
4、可對現場各種繼電器，保護及安全自動裝置進行定檢，并可模擬各種復雜瞬時性，永久性，轉換性故障進行整組試驗�？蓪崟r保存測試數據，顯示矢量圖，繪制各種特性曲線，聯機打印報表等。
5、可方便對備自投裝置和微機差動保護裝置進行試驗，使該項試驗非常完美。
6、連接筆記本或臺式電腦運行，使用方便。
|
|
微機繼電保護測試裝置技術參數表
|
|
項目
|

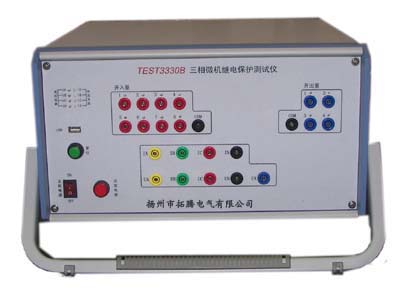

TEST3330B
|
|
交直流電壓源
|
最大電壓
|
AC 4 x 125V DC 4 x 150V
|
|
最大功率
|
AC 4 x 75VA DC 4 x 100VA
|
|
分辨率
|
1mV
|
|
精度
|
0.1%-0.2%
|
|
頻率
|
范圍：0-1000HZ 精度：0.001HZ
|
|
相位
|
精度：0.1度
|
|
諧波失真
|
≤0.1%
|
|
其他
|
幅值、頻率、相位分相獨立，短路、過載、畸變、失真保護、第四路電壓可設置為零序電壓或任意設置
|
|
交直流電流源
|
最大電流
|
AC 3 x 40A DC 3 x 20A
|
|
最大功率
|
AC 3 x 300VA DC 3 x 200VA
|
|
分辨率
|
1mA
|
|
精度
|
0.1%-0.2% 超高精度小電流
|
|
頻率
|
范圍：0-1000HZ 精度：0.001HZ
|
|
相位
|
精度：0.1度
|
|
諧波失真
|
≤0.1%
|
|
其他
|
幅值、頻率、相位分相獨立，短路、過載、畸變、失真保護
|
|
輔助直流電壓源
|
輸出電壓
|
DC110V/220V
|
|
最大功率
|
100W
|
|
開關量輸入
|
通道數
|
8對
|
|
輸入方式
|
空接點，DC5-250V，0.5A
|
|
其他
|
可設置防抖動時間
|
|
開關量輸出
|
通道數
|
4對
|
|
輸出方式
|
DCO-250V，0.5A
|
|
時間測量
|
范圍：0.001-9.999.999S 精度：0.001S
|
|
諧波
|
可同時在基波電流、電壓中疊加2-20次諧波，諧波含量任意設置
|
|
尺寸
|
450mm x 400mm x 185mm
|
|
重量
|
約16Kg
|
|
電源
|
AC220V ± 10%50HZ ± 10%10A
|
|
