一、概述
JDHR型滑線為單極制作，多極組裝。適宜于密集型安裝，如電動單軌小車自動生產線，游樂線等。其具有以下主要特征：
1.密集組合
極間距小，任意組合。目前已應用最大組臺數為36根。
2.敷設方便
整體組裝，敷設靈活，可懸掛安裝、附著墻壁安裝，水平安裝、垂直安裝或按需隨意安裝。
3.彎曲靈活
彎曲半徑可達R500mm，并可隨軌道任意彎曲，無須特意制成弧形。
二、主要基本參數
|
項目
|
基本參數
|
|
安裝地點
|
室內
|
|
環境溫度
|
-25℃～+55℃
|
|
防護等級
|
IP23
|
|
防觸電等級
|
0級
|
|
最大工作電壓
|
交流660V或直流1000V
|
|
運行速度
|
V≤200m/min
|
|
污染等級
|
4級（一般導電粉塵和凝露狀態）
|
|
相對濕度
|
＜95％
|
|
執行標準安
|
JB6391-1992
|
|
三、技術參數及選用
根據承載電流大小和安裝空間等確定所需滑線型號及安裝根數，若需校核滑線的電壓降請參閱預備知識。
1.滑線本體（標準長度5mm）
|
型號
|
JDHR-10/16
|
JDHR-10/50
|
JDHR-16/80
|
JDHR2-10/50
|
JDHR2-16/80
|
|
截面積*承載電流 mm2*A
|
10*16
|
10*50
|
16*80
|
10*50
|
16*80
|
|
導體材質
|
不銹鋼
|
銅
|
銅
|
銅
|
銅
|
|
電阻 Ω/km
|
11.0000
|
1.8576
|
1.1610
|
1.8576
|
1.1610
|
|
阻抗 Ω/km
|
11.0006
|
1.8614
|
1.1607
|
1.8601
|
1.1650
|
尺寸
mm
|
A
|
12
|
12
|
12
|
12
|
12
|
|
B
|
18
|
18
|
18
|
14
|
14
|
|
C
|
6
|
6
|
6
|
6
|
6
|
|
質量 kg/m
|
0.20
|
0.21
|
0.26
|
0.19
|
0.24
|
|
標準軌距 mm
|
20
|
20
|
20
|
14
|
14
|
|
型號
|
JDHR-25/120
|
JDHR2-25/120
|
|
截面積*承載電流 mm2*A
|
25*120
|
25*120
|
|
導體材質
|
銅
|
銅
|
|
電阻 Ω/km
|
0.7430
|
0.7430
|
|
阻抗 Ω/km
|
0.7524
|
0.7493
|
尺寸
mm
|
A
|
12
|
12
|
|
B
|
18
|
14
|
|
C
|
6
|
6
|
|
質量 kg/m
|
0.34
|
0.32
|
|
標準軌距 mm
|
20
|
14
|
2.滑線組裝器
滑線組裝器式滑線單極組裝及安裝懸掛的部件。JDHR型滑線用組裝器有組裝夾各安裝板兩部分組成，JDHR2型用組裝器只有組裝夾，無安裝板。

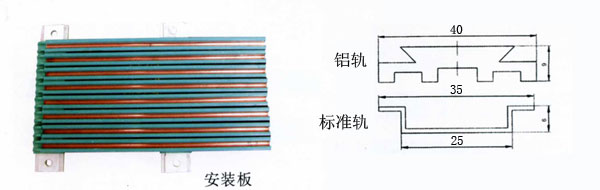

（1）安裝板
與安裝基礎相連的部分。按安裝型式分為鋁軌和標準軌兩種。
|
型號
|
材質
|
質量 kg/m
|
|
JRZB-L
|
鋁
|
0.52
|
|
JRZB-S
|
鋼
|
0.24
|
（2）組裝夾
將滑線一根根組裝起來的部件。
|
a.軌距為20mm的組裝夾每件可組成兩根滑線，并可根據需要做成單根數組裝。
|
|
JDHR
|
|
|
鋁軌用組裝夾
|
|
|
標準軌用組裝夾
|
|
型號
|
材質
|
質量 kg
|
|
JRZJL-20
|
ABS
|
0.012
|
|
JRZJS-20
|
ABS
|
0.010
|
|
|
b.軌距為14的組裝夾每件可組裝8根滑線，并可根據需要做成雙根數組裝。
|
|
JDHR2
|
|
|
型號
|
材質
|
質量 kg
|
|
JRZJ-14
|
ABS
|
0.045
|
|
（3）連接器（在連接處供電時作供電器）
用于滑線間的連接，并起絕緣防護作用，其護罩可作中間供電器的護罩。
|
JDHR
|
|
|
型號
|
材質
|
質量 kg
|
|
JRLJ-20
|
ABS
|
0.008
|
|
|
JDHR2
|
|
|
型號
|
材質
|
質量 kg
|
|
JRLJ-14
|
ABS
|
0.007
|
|
（4）供電器
向滑線本體進行供電的裝置。其護罩與連接器護罩外形尺寸相同。
|
型號
|
材質
|
質量 kg/m
|
適用范圍
|
|
JRGD-14
|
ABS
|
0.010
|
DHR2
|
|
JRGD-20
|
ABS
|
0.011
|
DHR
|
（5）斷電段
線路上需要進行2次供電或分區供電時，起隔離絕緣作用的功能段。
1）RDD-20基本結構為單極可任意組裝。
|
|
JDHR
|
|
|
型號
|
材質
|
質量 kg
|
|
JRDD-20
|
ABS
|
0.016
|
|
|
2）RDD-14用于DHR型滑線，基本結構安裝8根線，可根據需要組裝成任意極數。
|
JDHR2
|
|
|
|
型號
|
材質
|
質量 kg
|
|
JRDD-14
|
ABS
|
0.11
|
|
（6）喇叭段
引導集電器由外部進入滑線的功能段。主要用于道岔和熱膨脹補償段部位，并可作為滑線端帽使用。
JRDX-20基本結構為2極組裝，可根據需要任意極數組裝（包含單數極）
JRDX-14基本結構為8極組裝，可根據需要任意極數組裝（包含小于8極）
|
JDHR
|
|
|
型號
|
材質
|
質量 kg/m
|
|
JRDXL-20
|
ABS
|
0.020
|
|
JRDXS-20
|
ABS
|
0.018
|
|
|
JDHR2
|
|
|
型號
|
材質
|
質量 kg/m
|
|
JRDX-14
|
ABS
|
0.068
|
|
喇叭段的應用：
1）解決熱膨脹問題。

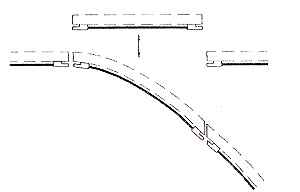

2）道岔處喇叭段的安裝示意圖。
|
JDHR
|
|
|
|
JDHR2
|
|
|
3）道岔的應用
喇叭段安裝的幾點提示：
1）若道岔中喇叭段與道岔平移方向成一定角度時，應將其中一個喇叭段切割成與道岔平移方向一致的角度；
2）喇叭段必須與道岔固定在一起；
3）喇叭段相連的滑線上應設置供電點（特殊注明除外）；
4）兩相連的喇叭段（同一組）之間，上下、左右的安裝誤差不超過±3mm；
5）兩喇叭段之間的距離（預留間隙）不超過6mm；
6）喇叭段最近一個固定點不得超過36m。
7）熱脹冷縮問題的解決
這種滑線沒有專門的補償功能段，當需要考慮熱脹冷縮問題時，主要采用分散
 補償法來解決。
1）考慮熱脹冷縮的條件；
a.溫差較大時；
b.全線超過100m；
c.圓弧殷數量較多時。
2）溫度補償?shù)念A(yù)留間隙的確定。
表示兩根標準長度的滑線本體間的預留間隙值。
|
四、集電器
繼電器主要有JDS和JDR型兩種，無論哪種集電器都必須滿足各自的安裝條件。JDS型參閱DHB型滑線部分。
這里僅介紹JDR型集電器。
1.集電器介紹
|
型號
|
主體材質
|
質量 kg
|
說明
|
|
JDR-15
|
C412
|
0.4
|
用于軌距為14mm的滑線
|
|
型號
|
尺寸 mm
|
主體材質
|
質量 kg/m
|
說明
|
|
A
|
L
|
|
JDR-25
|
75
|
70
|
C412
|
0.75
|
用于軌距為20mm的滑線
|
|
JDR-30
|
125
|
108
|
C412
|
0.92
|
2.集電器的選用
1）集電器的極數可以任意組合，并可作成雙挑式（即雙集電器）；
2）根據移動設備的用電功率確定集電器的數量；
3）若作為控制信號使用，建議采用雙挑式以保證傳輸?shù)臏?zhǔn)確性。
|
五、安裝提示
1.滑線典型安裝示意圖
1）滑線與移動設備的水平和垂直方向的平型誤差不得大于1.5/1000；
2）各接頭不得出現松動現象；
3）集電器的安裝必須保證各碳刷接觸壓力符合規范；
4）通電空載試運行30min后，加負載運行至少10min，檢查各部情況。
2.幾種常見場合的滑線安裝舉例
|
|
|
|
|
自動生產線的鋁軌安裝
|
電動葫蘆安裝
|
地溝式安裝
|
