產品展示TLG-A 型鋼制拖鏈
TLG-A 型鋼制拖鏈可承載數量多，重量大的電纜及油管，自由懸置（允許不用支承輪）長度大，支撐板可依顧客需要制作，適用于工作母機，移動機械等。其彎曲半徑為50-600mm，鏈板高度為35-150mm，可任意選用。
TLG-A 型鋼制拖鏈其使用行程大為32 米。適用于所有傳動方式�？呻S意加長和縮短。此外，可通過改變銷軸獲得改變彎曲半徑。

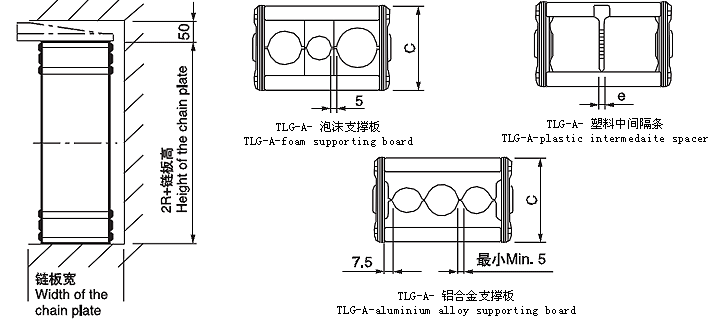

拖鏈的支撐板寬度為150mm至600mm，孔與孔之間的間隔量為5mm。
鏈板的高度，也就是支撐板的高度，是由電纜大直徑決定的，機床大限度運轉時，如拖鏈的寬度超過300mm，拖鏈的長度超過4m時出于穩定性原因，應考慮選擇加大一號規格的拖鏈。
彎曲半徑要根據電纜的大直徑選擇并應達到電纜直徑的10倍。彎曲半徑可根據所給表格選擇50-600mm，行程小的可相應選擇較小的半徑。
拖鏈的長＝ 1/2 行程＋ 4 個彎曲半徑，這只適用于當固定聯結是在行程的中點時。

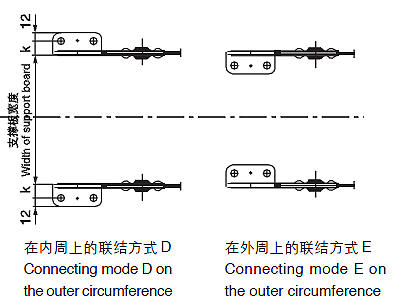

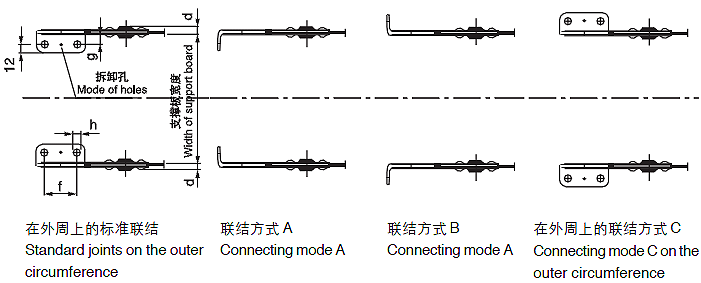

拖鏈的固定可根據機床的位置情況選擇。固定角鋼可放在外周或內周在拖鏈內或外部，一般情況聯結部分在拖鏈內，而向外周。
TLG-A 型鋼制拖鏈主要參數及支撐尺寸
|
允許不用支撐輪時
|
|||||||||||||
|
型號
|
彎曲半徑R
|
節距
|
a
|
c
|
d
|
e
|
f
|
g
|
h
|
k
|
長度m
|
負載kg/m
|
重量
|
|
TLG-A75
TLG-B75 |
100/150/200/
250/300 |
75
|
31
|
50
|
8
|
4
|
30
|
12
|
9
|
15
|
3/4
|
30/30
|
4.80/5.50
|
|
TLG-A100
TLG-B100 |
150/200/250/
400/500 |
100
|
49
|
75
|
10
|
4
|
50
|
17
|
11
|
21
|
4/8
|
40/40
|
9.10/10.00
|
|
TLG-A125
TLG-B125 |
200/250/300/
400/500 |
125
|
68
|
100
|
14
|
4
|
70
|
22
|
13
|
28
|
6/12
|
50/50
|
18.10/19.30
|
|
TLG-A175
TLG-B175 |
250/300/400/
500/600 |
175
|
118
|
150
|
14
|
8
|
115
|
26
|
13
|
32
|
15/10
|
10/30
|
25.00
|
