HFDJ型耐高溫鋁合金單極滑觸線是在HFD型鋁合金單極滑觸線外殼上加套鋁合金保護外殼，配置耐高溫連接盒懸吊夾。適用于溫度較高，室外污染較重的場合。
滑觸線型號及其參數：
序號
型號 規格
35℃ 載流量
35℃ 百米直流電阻 <Ω>
35℃ 百米交流電阻 <Ω>
極間中心距離 （mm）
集電器 配用型號
1
HFDJ200
200
0.023076
0.01919
85
JDD160
2
HFDJ250
250
0.018461
0.01535
3
HFDJ300
300
0.015421
0.01426
4
HFDJ320
320
0.014423
0.01323
JDD240-B
5
HFDJ500
500
0.010381
0.009848
6
HFDJ630
630
0.008787
0.008549
7
HFDJ800
800
0.006928
0.006733
8
HFDJ1000
1000
0.004378
0.004319
9
HFDJ1200
1200
0.003120
0.003095
主要部件結構
1、懸吊夾
|
配用 滑觸線型號 |
尺 寸 |
||
|
A |
B |
C |
|
|
HFDT200-250 |
39 |
26 |
42 |
|
HFD200-300 |
55 |
30 |
54 |
|
HFD320-1200 |
63 |
40 |
65 |
|
HFDT320-1200 |
63 |
40 |
65 |
|
HFD1250-2500 |
70 |
58 |
75 |
|
HFDT1800-2500 |
70 |
58 |
75 |

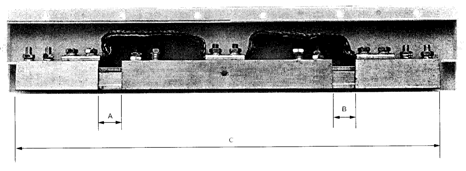

2、連接盒（分合型）/ 塑殼外形 鋁合金/銅接頭（導電接頭）
配用 滑觸線型號
尺 寸 mm
A
B
C
HFDT200-250
155
27
56
HFDJ200-300
180
36
88
HFDJ320-1200
240
43
98

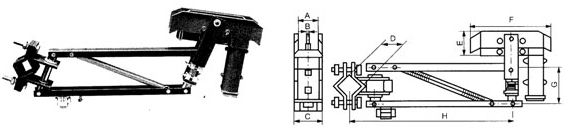

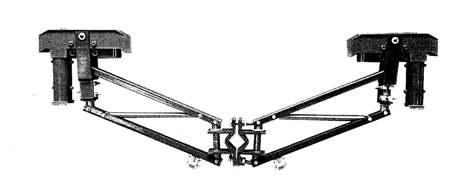

3、集電器

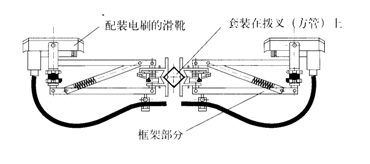

集電器套裝在撥叉上，電刷嵌裝入滑觸線槽內，此時集電器的框架應該基本呈矩形狀態。
4、封頭（端冒）
配用 滑觸線型號
尺 寸 mm
A
B
C
HFD200-300
75
28
37
HFDJ200-300
75
28
37
HFD320-1200
75
36
46
HFDT320-1600
75
36
46
HFDJ320-1200
75
36
46
HFD1250-2500
80
50
60
HFDT1800-2500
80
50
60
5、撥叉（牽引器）
|
配用 滑觸線型號 |
配用 線制 |
尺 寸 mm |
||
|
A |
B |
C |
||
|
HFD200-1200系列 |
3線 |
100 |
150 |
380 |
|
HFD200-1200系列 |
4線 |
100 |
150 |
460 |
|
HFD1250-2500系列 |
4線 |
100 |
150 |
510 |
6、檢修段（斷電器）
整組滑觸線配有兩臺以上行車，需要在整組滑觸線不停電情況下檢修保養，實施分段停電，需要安裝檢修段。檢修段一般安裝在車間（工區）兩端，離端頭距離略大于行車寬度的接頭處，再配置斷電開關。配有行車臺數較多的，可根據實際情況設置。
|
配用 滑觸線型號 |
尺 寸 mm |
|||
|
A |
B |
C |
D |
|
|
HFDJ200-300系列 |
105 |
27 |
21 |
35 |
|
HFD320-1200系列 |
160 |
38 |
28 |
38 |
|
HFD1250-2500系列 |
180 |
50 |
40 |
35 |
7、膨脹節（伸縮節）
HFD型、HFDT型、HFDJ型單極組合式滑觸線，整跨長度超過200米，且溫差較大時，防止由于熱膨脹引起的滑觸線變形，應用膨脹段。一般沒100米間距處裝一組。膨脹段設計間距：每付由兩處伸縮間距，各3公分，共6公分。安裝時，先確定膨脹段所裝的位置，根據工作場地全年的溫差與安裝時的溫度，預調好伸縮間距。例：冬天安裝時，伸縮間距可盡量放大；夏天安裝時，申訴間距放在中間值。與兩端滑觸線連接緊固后，裝上防護罩殼。
|
配用 滑觸線型號 |
尺 寸 mm |
||
|
A |
B |
C |
|
|
HFD200-300系列 |
30 |
30 |
300 |
|
HFD320-1200系列 |
30 |
30 |
590 |
|
HFD1250-2500系列 |
30 |
30 |
740 |
